2021-09-19 DHCPv6-PD 機能検証
普及期・移行期を迎えている、IPv6 の DHCPv6-PD について検証を実施しました。
このページにラボシナリオとして、コンフィグや確認コマンド、疎通確認のポイントなどをまとめています。
目的
初心者向けに DHCPv6-PD と IPv6 の基礎を学習するための、検証の基本情報を提供します。
無料で入手できるソフトウェアを使用し、金銭の負担を減らします。
DHCPv6-PD のメリット
IPv6 で増大するグローバル ユニキャストアドレスを、DHCPv6-PD ルートに集約できます。
以下に直接接続した場合と、DHCPv6-PD クライアント経由で接続した例を記載します。

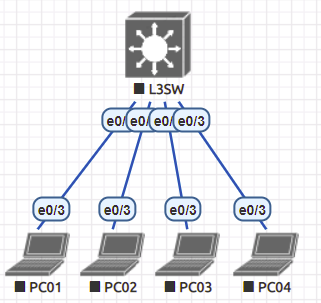

- 例 1. は L3SW で PC やサーバ、IP 電話などを /64 で直接収容するケースです
- PC 1 台はグローバル ユニキャストアドレスとリンクローカルアドレスを持つため、IPv6 ND エントリを最低 2 つ消費します
- 実際には IPv6 一時使用アドレスも存在するため、2 つでは済みません
- 上記の例では 4 台存在するため、最低 8 エントリを消費します

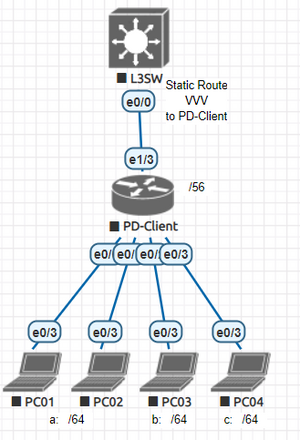

- 例 2. は L3SW が PD クライアントに集約ルートとして /56 を割り当てた例です
- PD ルート + PD-Client のリンクローカルアドレスの 2 つのエントリで済みます
- ただし、実運用としては PD クライアントにも疎通確認用として /64 でグローバル ユニキャストを持たせたほうが運用しやすいケースも考えられます
- PD-Client 配下では /56 をサブネット分割し、/64 のネットワークを 16 個作成できます
- /64 1 つでも、分割して複数持たせても良いです
- PC などの数が増えても、L3SW のリソースには影響しません
| 台数 | ||||
|---|---|---|---|---|
| 2 | 4 | 8 | 16 | |
| L3SW 直接収容 | 4 | 8 | 16 | 32 |
| DHCPv6-PD クライアント経由 | 1 | 1 | 1 | 1 |
実際の L3SW の例として Catalyst 9300 の IPv4 ARP エントリは 32,000 ですが、IPv6 ND の場合は半分の 16,000 となります。
机上では 1 台につきグローバル ユニキャスト + リンクローカルで最低 2 つのエントリを消費するため、Catalyst 9300 1 台あたり 8,000 台が最大収容数と考えられ、IPv4 よりもかなり見劣りします。
DHCPv6-PD のデメリット
- FTTH を想定した場合、ブロードバンドルータの対応機種が限られます
- ARP / IPv6 ND よりも静的よりのプロトコルとなるため、冗長構成はよく検討する必要があります
- IPv6 リナンバリングはまだまだノウハウがありません 移行設計はよく検討する必要があります
検証環境
いずれも無料で提供されているソフトウェアです。
ESXi7.0 無償評価版
- VMware Workstaion でも可能ですが、CPU とメモリの要件が厳しいため、少なくとも 2021 年のノート PC では厳しいでしょう
- hkatou Lab では Supermicro のコンパクトサーバ、E300-9a Atom C3858 12 Core 12 Thread + 64GB メモリを使用しています
EVE-NG Community Edition
- 8 vCPU / 30GB のメモリを割り当てました
Cisco CSR1000V 16.12.04a
- EVE-NG のテンプレートにある CPU 1 コアだと起動が遅かったため、2 コアに変更
- この場合は合計 10 vCPU になります
- 要求される EVE-NG 上の CSR1000V VM のリソースは以下です
- 1 vCPU x 5 台 = 5 vCPU
- 4GB メモリ x 5 台 = 20GB
- IOS-XE 上では 1.8GB ほどフリーに見えるため、2.5GB / VM = 12.5GB 程度の割当でもいけそうです
構成図

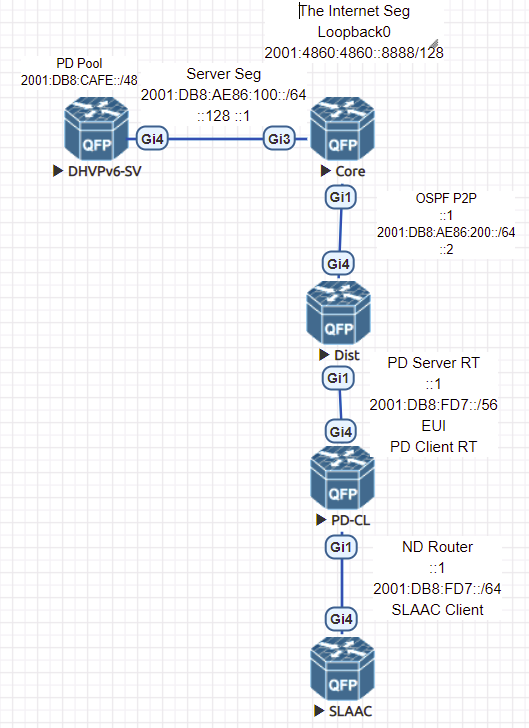

以下の機器をすべて CSR1000V で構築します。
- DHCPv6 サーバ : DHCPv6-SV
- Core ルータ : Core
- Distribution ルータ : Dist
- DHCPv6-PD クライアント : PD-CL
- SLAAC クライアント : SLAAC
IPv6 アドレッシング表
検証に使用するための IPv6 アドレスを、文書用例示アドレスの 2001:DB8::/32 から、サブネット分割して各ホストへ割り当てます。
| 文書用例示アドレス 2001:DB8::/32 | |||||
|---|---|---|---|---|---|
| サブネット | 2001:DB8:CAFE::/48
DHCPv6-PD 払い出しプール |
2001:DB8:AE86::/48
機器間収容セグメント |
2001:DB8:FD7::/48
DHCPv6-PD 払い出し用 送信元セグメント |
2001:DB8:4860::
インターネット模擬 セグメント | |
| サブネット | ::/56
/48 プールから分割して /56 払い出し |
::100:/64
DHCPv6 サーバ 収容 セグメント |
::200:/64
OSPFv3 P2P リンク |
::/64
Dist 用 |
Core 用 |
| DHCPv6-SV | ローカルプールを設定
/48 DHCPv6-PD Pool を持ち、 /56 で払い出し |
Gi4
::128 |
- | リンクアドレスである Dist ::1/64 から払い出し依頼があれば、2001:DB8::CAFE::/48 プールから/56 を払い出す | - |
| Core | - | Gi3
::1 GW |
Gi1
::1 OSPFv3 |
- | Lo0
::8888/128 |
| Dist | /48 OSPF Null0 宛
集約ルート PD-CL 宛 /56 サブネットの スタティックルートを持つ |
- | Gi4
::2 OSPFv3 |
Gi4
::1/64 DHCPv6-PD が払い出す基準となる、 リンクアドレス |
- |
| PD-CL | /56 を PD ルートとして持つ
SLAAC-CL へ /64 サブネットを提供 |
- | - | - | - |
| SLAAC-CL | PC のステートレス DHCPv6 を模擬 | - | - | - | - |
ホストリスト・役割
DHCPv6-SV
- DHCPv6 サーバを動作させ、PD クライアントである PD-CL にプレフィックスを払い出します
Core
サーバ収容
- DHCPv6 サーバを収容します
インターネット模擬
- インターネット模擬となる、宛先 IP アドレスを Loopback アドレスとして持ちます
ダウンリンク
- OSPFv3 で Dist とルーティングを行います
Dist
アップリンク
- OSPFv3 で Core とルーティングを行います
ダウンリンク
- PD-CL の DHCPv6 Router Solicitation に対して、リレーエージェントで DHCPv6 サーバに転送します
- リレーエージェントが動作すると、対応するスタティックルートがインジェクション (挿入) されます
PD-CL
アップリンク
- Dist に Router Solicitation で PD ルートを要求します
ダウンリンク
- Dist から受信した /56 PD ルートを、/64 にサブネット分割して GW を提供します
SLAAC
- /64 サブネット分割されたグローバル ユニキャストアドレスと、PD-CL 宛デフォルトルートを持ちます
プロトコル別コンフィギュレーション
ここではプロトコル・ホスト別にコンフィギュレーションを簡単に解説します。
自分でコンフィグを組んでみたい人向けに、デフォルトでは表示しません。
このページのリファレンスに記載した、Cisco のサイトを参考に設定してみると良いでしょう。
DHCPv6 サーバ
DHCPv6-SV
| プロトコル | コンフィグ | 解説 |
|---|---|---|
| DHCPv6 サーバ | DHCPv6-SV#show run | s ipv6 uni|ipv6 dhcp|Gi.*4|ipv6 local
ipv6 unicast-routing ipv6 dhcp pool DHCPv6-PD01 prefix-delegation pool PD-POOL01 link-address 2001:DB8:FD7::1/64 dns-server 2001:DB8:4860::8888 domain-name example.com interface GigabitEthernet4 no ip address negotiation auto ipv6 address 2001:DB8:AE86:100::128/64 ipv6 nd ra suppress all ipv6 dhcp server no mop enabled no mop sysid ipv6 route ::/0 GigabitEthernet4 FE80::AE86:100:1 ipv6 local pool PD-POOL01 2001:DB8:CAFE::/48 56 |
ipv6 dhcp pool
prefix-delegation pool
ink-address
dns-server
domain-name
ipv6 local pool
|

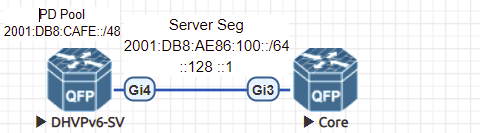

IPv6 スタティックルーティング
DHCPv6-SV
| プロトコル | コンフィグ | 解説 |
|---|---|---|
| IPv6 スタティックルーティング | DHCPv6-SV#show run | s ipv6 uni|ipv6 route|Gi.*4
ipv6 unicast-routing interface GigabitEthernet4 no ip address negotiation auto ipv6 address 2001:DB8:AE86:100::128/64 ipv6 nd ra suppress all ipv6 dhcp server no mop enabled no mop sysid ipv6 route ::/0 GigabitEthernet4 FE80::AE86:100:1 |
ipv6 route
ipv6 address
|
Core
| プロトコル | コンフィグ | 解説 |
|---|---|---|
| IPv6 スタティックルーティング | Core#show run | s ipv6 uni|Gi.*3
ipv6 unicast-routing interface GigabitEthernet3 no ip address negotiation auto ipv6 address FE80::AE86:100:1 link-local ipv6 address 2001:DB8:AE86:100::1/64 ipv6 nd ra suppress all ipv6 ospf 1 area 0.0.0.0 no mop enabled no mop sysid |
ipv6 address <address> link-local
ipv6 nd ra suppress all
ipv6 ospf 1 area 0.0.0.0
|
OSPFv3

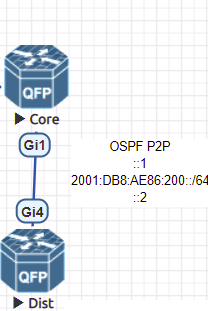

隣接関係
Core
| プロトコル | コンフィグ | 解説 |
|---|---|---|
| OSPFv3 | Core#show run | s Gi.*1|ipv6 uni|ipv6 router|Lo.*0
ipv6 unicast-routing interface Loopback0 ip address 1.1.1.1 255.255.255.255 ipv6 address 2001:DB8:4860::8888/128 ipv6 enable ipv6 ospf 1 area 0.0.0.0 interface GigabitEthernet1 no ip address negotiation auto ipv6 address FE80::AE86:200:1 link-local ipv6 address 2001:DB8:AE86:200::1/64 ipv6 ospf 1 area 0.0.0.0 no mop enabled no mop sysid ipv6 router ospf 1 router-id 1.1.1.1 passive-interface default no passive-interface GigabitEthernet1 |
ipv6 ospf 1 area 0.0.0.0 / no passive-interface GigabitEthernet1
passive-interface default
|
Dist
| プロトコル | コンフィグ | 解説 |
|---|---|---|
| OSPFv3 | Dist#show run | s Gi.*4|ipv6 uni|ipv6 router|Lo.*0
ipv6 unicast-routing interface Loopback0 ip address 1.1.1.11 255.255.255.255 ipv6 enable ipv6 ospf 1 area 0.0.0.0 interface GigabitEthernet4 no ip address negotiation auto ipv6 address FE80::AE86:200:2 link-local ipv6 address 2001:DB8:AE86:200::2/64 ipv6 ospf 1 area 0.0.0.0 no mop enabled no mop sysid ipv6 router ospf 1 summary-prefix 2001:DB8:CAFE::/48 router-id 1.1.1.11 passive-interface default no passive-interface GigabitEthernet4 redistribute static |
ipv6 ospf 1 area 0.0.0.0 / no passive-interface GigabitEthernet4
passive-interface default
|
ルート集約
Dist
| プロトコル | コンフィグ | 解説 |
|---|---|---|
| OSPFv3
ルート集約 |
Dist#show run | s Gi.*1|ipv6 uni|ipv6 router|Lo.*0
ipv6 unicast-routing interface Loopback0 ip address 1.1.1.11 255.255.255.255 ipv6 enable ipv6 ospf 1 area 0.0.0.0 interface GigabitEthernet1 no ip address negotiation auto ipv6 address FE80:DB8:FD7::1 link-local ipv6 address 2001:DB8:FD7::1/64 ipv6 enable ipv6 nd prefix default no-advertise ipv6 nd managed-config-flag ipv6 nd other-config-flag ipv6 dhcp relay destination 2001:DB8:AE86:100::128 ipv6 dhcp relay source-interface GigabitEthernet1 ipv6 ospf 1 area 0.0.0.0 no mop enabled no mop sysid ipv6 router ospf 1 summary-prefix 2001:DB8:CAFE::/48 router-id 1.1.1.11 passive-interface default no passive-interface GigabitEthernet4 redistribute static |
ipv6 ospf 1 area 0.0.0.0
summary-prefix
redistribute static
|
DHCPv6-PD リレーエージェント
Dist
| プロトコル | コンフィグ | 解説 |
|---|---|---|
| DHCPv6
リレーエージェント |
Dist#show run int gi 1
Building configuration... Current configuration : 406 bytes ! interface GigabitEthernet1 no ip address negotiation auto ipv6 address FE80:DB8:FD7::1 link-local ipv6 address 2001:DB8:FD7::1/64 ipv6 enable ipv6 nd prefix default no-advertise ipv6 nd managed-config-flag ipv6 nd other-config-flag ipv6 dhcp relay destination 2001:DB8:AE86:100::128 ipv6 dhcp relay source-interface GigabitEthernet1 ipv6 ospf 1 area 0.0.0.0 no mop enabled no mop sysid end |
ipv6 address 2001:DB8:FD7::1/64
ipv6 nd managed-config-flag
ipv6 nd other-config-flag
ipv6 dhcp relay destination
ipv6 dhcp relay source-interface
|
| DHCPv6-PD
ルートインジェクション |
Dist#show run all | s ipv6 dhcp iapd-route-add
ipv6 dhcp iapd-route-add |
ipv6 dhcp iapd-route-add
|
DHCPv6-PD クライアント
PD-CL
| プロトコル | コンフィグ | 解説 |
|---|---|---|
| DHCPv6-PD
クライアント |
PD-CL#show run | s ipv6 uni|Gi.*4
ipv6 unicast-routing interface GigabitEthernet4 no ip address negotiation auto ipv6 address autoconfig default ipv6 nd ra suppress all ipv6 dhcp client pd PD-PREFIX ipv6 dhcp client request vendor no mop enabled no mop sysid |
ipv6 address autoconfig default
ipv6 dhcp client pd PD-PREFIX
|
DHCPv6-PD SLAAC ゲートウェイ
PD-CL
| プロトコル | コンフィグ | 解説 |
|---|---|---|
| DHCPv6-PD
クライアント |
PD-CL#show run | s ipv6 uni|ipv6 dhcp pool|Gi.*1
ipv6 unicast-routing ipv6 dhcp pool SLAAC import dns-server import domain-name interface GigabitEthernet1 no ip address negotiation auto ipv6 address PD-PREFIX ::1/64 ipv6 nd other-config-flag ipv6 dhcp server SLAAC no mop enabled no mop sysid |
ipv6 dhcp pool
ipv6 address PD-PREFIX ::1/64
|
IPv6 SLAAC クライアント
SLAAC
| プロトコル | コンフィグ | 解説 |
|---|---|---|
| IPv6 クライアント | SLAAC#show run | s ipv6 uni|Gi.*4
ipv6 unicast-routing interface GigabitEthernet4 no ip address negotiation auto ipv6 address autoconfig default no mop enabled no mop sysid |
ipv6 address autoconfig default
|
IPv6 SLAAC クライアントのバッドプラクティス
RA に M フラグの存在しない PD-CL に対し、ipv6 address dhcp を設定しないこと
- M フラグ = アドレス or プレフィックスをルータ RA -> DHCPv6 サーバからの払い出しに変更する機能
動作確認 - ホスト別 show コマンドリスト
DHCPv6-SV
- show ipv6 dhcp binding
- show ipv6 dhcp pool
Core
- show ipv6 route
Dist
- show ipv6 ospf summary-prefix
- show ipv6 dhcp relay binding
- show ipv6 route static
PD-CL
- show ipv6 dhcp interface GigabitEthernet 4
- show ipv6 interface GigabitEthernet 1 prefix
- show ipv6 dhcp interface GigabitEthernet 1
- show ipv6 dhcp pool
SLAAC
- show ipv6 route
- show ip name-servers
動作確認 - show コマンド
DHCPv6-SV
show ipv6 dhcp binding
| プロトコル | show コマンド | 確認ポイント |
|---|---|---|
| DHCPv6
サーバ |
DHCPv6-SV#show ipv6 dhcp binding
Client: FE80::5200:FF:FE04:3 DUID: 00030001001E14D9FB00 Username : unassigned VRF : default Interface : relayed IA PD: IA ID 0x000A0001, T1 302400, T2 483840 Prefix: 2001:DB8:CAFE::/56 preferred lifetime 604800, valid lifetime 2592000 expires at Oct 19 2021 12:07 AM (2587060 seconds) |
/56 がバインディングテーブルに存在すること |
| DHCPv6-SV#show ipv6 dhcp pool
DHCPv6 pool: DHCPv6-PD01 Prefix pool: PD-POOL01 Link-address prefix: 2001:DB8:FD7::1/64 preferred lifetime 604800, valid lifetime 2592000 DNS server: 2001:DB8:4860::8888 Domain name: example.com Active clients: 1 |
link-address が PD ルートを払い出す Dist のインターフェースアドレスと一致していること |
Core
show ipv6 route
| プロトコル | show コマンド | 確認ポイント |
|---|---|---|
| OSPFv3 | Core#show ipv6 route ospf
IPv6 Routing Table - default - 7 entries Codes: C - Connected, L - Local, S - Static, U - Per-user Static route B - BGP, R - RIP, H - NHRP, I1 - ISIS L1 I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary, D - EIGRP EX - EIGRP external, ND - ND Default, NDp - ND Prefix, DCE - Destination NDr - Redirect, RL - RPL, O - OSPF Intra, OI - OSPF Inter OE1 - OSPF ext 1, OE2 - OSPF ext 2, ON1 - OSPF NSSA ext 1 ON2 - OSPF NSSA ext 2, la - LISP alt, lr - LISP site-registrations ld - LISP dyn-eid, lA - LISP away, le - LISP extranet-policy lp - LISP publications, a - Application, m - OMP O 2001:DB8:FD7::/64 [110/2] via FE80::AE86:200:2, GigabitEthernet1 OE2 2001:DB8:CAFE::/48 [110/20] via FE80::AE86:200:2, GigabitEthernet1 |
dist から以下のルートを OSPFv3 で学習していること
/56 の DHCPv6-PD サブネットルートを受信している場合、Dist で集約ルートに失敗しています |
Dist
OSPFv3
show ipv6 ospf summary-prefix
| プロトコル | show コマンド | 確認ポイント |
|---|---|---|
| OSPFv3 | Dist#show ipv6 ospf summary-prefix
OSPFv3 Router with ID (1.1.1.11) (Process ID 1) 2001:DB8:CAFE::/48 Metric 20, External metric type 2, Tag 0 |
/56 スタティックルートが、集約して /48 で再配布されていること |
| Dist#show ipv6 route ospf
IPv6 Routing Table - default - 9 entries Codes: C - Connected, L - Local, S - Static, U - Per-user Static route B - BGP, R - RIP, H - NHRP, I1 - ISIS L1 I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary, D - EIGRP EX - EIGRP external, ND - ND Default, NDp - ND Prefix, DCE - Destination NDr - Redirect, RL - RPL, O - OSPF Intra, OI - OSPF Inter OE1 - OSPF ext 1, OE2 - OSPF ext 2, ON1 - OSPF NSSA ext 1 ON2 - OSPF NSSA ext 2, la - LISP alt, lr - LISP site-registrations ld - LISP dyn-eid, lA - LISP away, le - LISP extranet-policy lp - LISP publications, a - Application, m - OMP O 2001:DB8:4860::8888/128 [110/1] via FE80::AE86:200:1, GigabitEthernet4 O 2001:DB8:AE86:100::/64 [110/2] via FE80::AE86:200:1, GigabitEthernet4 O 2001:DB8:CAFE::/48 [254/20] via Null0, directly connected |
以下を Core から受信していること
以下が Null0 ルートとして登録されていること
| |
| DHCPv6-PD
リレーエージェント |
Dist#show ipv6 dhcp relay binding
Relay Bindings associated with default vrf: Prefix: 2001:DB8:CAFE::/56 (GigabitEthernet1) DUID: 00030001001E14D9FB00 IAID: 655361 lifetime: 2592000 expiration: 01:34:35 UTC Oct 19 2021 Summary: Total number of Relay bindings = 1 Total number of IAPD bindings = 1 Total number of IANA bindings = 0 Total number of Relay bindings added by Bulk lease = 0 |
/56 PD ルートと同じプレフィックスを払い出していること |
| Dist#show ipv6 route static
IPv6 Routing Table - default - 8 entries Codes: C - Connected, L - Local, S - Static, U - Per-user Static route B - BGP, R - RIP, H - NHRP, I1 - ISIS L1 I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary, D - EIGRP EX - EIGRP external, ND - ND Default, NDp - ND Prefix, DCE - Destination NDr - Redirect, RL - RPL, O - OSPF Intra, OI - OSPF Inter OE1 - OSPF ext 1, OE2 - OSPF ext 2, ON1 - OSPF NSSA ext 1 ON2 - OSPF NSSA ext 2, la - LISP alt, lr - LISP site-registrations ld - LISP dyn-eid, lA - LISP away, le - LISP extranet-policy lp - LISP publications, a - Application, m - OMP S 2001:DB8:CAFE::/56 [1/0] via FE80::5200:FF:FE04:3, GigabitEthernet1 |
DHCPv6 Relay された際、スタティックルートが登録されます
PD クライアント宛 /56 スタティックルートが登録されていること |
PD-CL
DHCPv6-PD クライアント
| プロトコル | show コマンド | 確認ポイント |
|---|---|---|
| DHCPv6-PD
クライアント |
PD-CL#show ipv6 dhcp interface GigabitEthernet 4
GigabitEthernet4 is in client mode Prefix State is OPEN (0) Information refresh timer expires in 21:20:06 Renew will be sent in 3d09h Address State is IDLE List of known servers: Reachable via address: FE80:DB8:FD7::1 DUID: 00030001001E14471B00 Preference: 0 Configuration parameters: IA PD: IA ID 0x000A0001, T1 302400, T2 483840 Prefix: 2001:DB8:CAFE::/56 preferred lifetime 604800, valid lifetime 2592000 expires at Oct 19 2021 04:09 AM (2582406 seconds) DNS server: 2001:4860:4860::8888 Domain name: example.com Information refresh time: 0 Prefix name: PD-PREFIX Prefix Rapid-Commit: disabled Address Rapid-Commit: disabled |
/56 プレフィックスを受信していること
DNS サーバアドレスが DHCPv6 サーバで設定したものと同一であること ドメイン名が DHCPv6 サーバで設定したものと同一であること 下位にサブネット分割するための、プレフィックス名があること |
| PD-CL#show ipv6 interface GigabitEthernet 1 prefix
IPv6 Prefix Advertisements GigabitEthernet1 Codes for 1st column: A - Address, P - Prefix-Advertisement, O - Pool U - Per-user prefix Codes for 2nd column and above: D - Default N - Not advertised, C - Calendar PD default [LA] Valid lifetime 2592000, preferred lifetime 604800 A 2001:DB8:CAFE::/64 [LA] Valid lifetime 2592000, preferred lifetime 604800 |
下位側インターフェースに PRE-PREFIX /56 を上位に使用した、/64 プレフィックスを割り当てていること | |
| DHCPv6 サーバ | PD-CL#show ipv6 dhcp interface GigabitEthernet 1
GigabitEthernet1 is in server mode Using pool: SLAAC Preference value: 0 Hint from client: ignored Rapid-Commit: disabled |
Gi1 に pool 名を指定した場合、pool 名が出力されます
Automatic で Pool 名を指定しない場合もあります |
| PD-CL#show ipv6 dhcp pool
DHCPv6 pool: SLAAC Imported DNS server: 2001:DB8:4860::8888 Imported Domain name: example.com Active clients: 0 |
Pool に DHCPv6 サーバから受信した
が設定されていること |
SLAAC
| プロトコル | show コマンド | 確認ポイント |
|---|---|---|
| IPv6 クライアント | SLAAC#show ipv6 route
IPv6 Routing Table - default - 4 entries Codes: C - Connected, L - Local, S - Static, U - Per-user Static route B - BGP, R - RIP, H - NHRP, I1 - ISIS L1 I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary, D - EIGRP EX - EIGRP external, ND - ND Default, NDp - ND Prefix, DCE - Destination NDr - Redirect, RL - RPL, O - OSPF Intra, OI - OSPF Inter OE1 - OSPF ext 1, OE2 - OSPF ext 2, ON1 - OSPF NSSA ext 1 ON2 - OSPF NSSA ext 2, la - LISP alt, lr - LISP site-registrations ld - LISP dyn-eid, lA - LISP away, le - LISP extranet-policy lp - LISP publications, a - Application, m - OMP ND ::/0 [2/0] via FE80::5200:FF:FE04:0, GigabitEthernet4 NDp 2001:DB8:CAFE::/64 [2/0] via GigabitEthernet4, directly connected L 2001:DB8:CAFE:0:5200:FF:FE05:3/128 [0/0] via GigabitEthernet4, receive L FF00::/8 [0/0] via Null0, receive |
IPv6 デフォルトルートを持っていること
PD-CL でサブネット分割されたグローバルユニキャストネットワークアドレスを持っていること |
| SLAAC#show ip name-servers
2001:DB8:4860::8888 |
DHCPV6-PD -> PD-CL 経由で DNS サーバを受信できていること |
疎通確認
疎通不可の場合、traceroute で不通となっている箇所を特定し、該当するプロトコルを切り分けて障害箇所を特定します。
Dist プロビジョニング用疎通確認
DHCPv6 プロビジョニングに必要な疎通確認は、以下になります。
Dist Gi4 -> DHCPv6-SV : ping 2001:DB8:AE86:100::128
- 失敗する場合、Core と接続する OSPFv3 P2P アドレスで、OSPFv3 の広報に失敗していないか確認します
Dist Gi1 -> DHCPv6-SV : ping 2001:DB8:AE86:100::128 source Gi1
- 失敗する場合、PD-CL 収容インターフェースのアドレスで、OSPFv3 の広報に失敗していないか確認します
- DHCPv6 の払い出しの前提条件となります
PD-CL / SLAAC プロビジョニング疎通確認
DHCPv6 プロビジョニング確認に必要な疎通確認は、以下になります。
PD-CL / SLAAC Gi4 -> DHCPv6-SV : ping 2001:DB8:AE86:100::128
- 失敗する場合、以下を確認します
- PD-CL 収容インターフェースのアドレスで、OSPFv3 の広報に失敗していないか
- PD-CL でデフォルトルートを持っているか
PD-CL / SLAAC サービス疎通確認
サービス確認に必要な疎通確認は、以下になります。
PD-CL / SLAAC Gi4 -> Core Lo0 : ping 2001:DB8:AE86:100::128
- 失敗する場合、以下を確認します
- PD-CL 収容インターフェースのアドレスで、OSPFv3 の広報に失敗していないか
- PD-CL でデフォルトルートを持っているか
- Core で ::8888 のアドレスを OSPFv3 で広報しているか
パケットキャプチャ
以下の手順で採取しました。
- PD-CL Gi4 を shutdown
- write memory
- reload
- 各所でキャプチャ開始
- PD-CL Gi4 no shutdown
再起動しない場合、以前取得していたプレフィックスを再度要求する、rebind メッセージがキャプチャできます。
DHCPv6-SV Gi4 ファイル:DHCPv6-SV Gi4.pcapng
01-DHCPv6 Relay Forward
1 Frame 1: 231 bytes on wire (1848 bits), 231 bytes captured (1848 bits) on interface -, id 0
2 Ethernet II, Src: 50:00:00:02:00:02 (50:00:00:02:00:02), Dst: 50:00:00:01:00:03 (50:00:00:01:00:03)
3 Internet Protocol Version 6, Src: 2001:db8:fd7::1, Dst: 2001:db8:ae86:100::128
4 User Datagram Protocol, Src Port: 547, Dst Port: 547
5 DHCPv6
6 Message type: Relay-forw (12)
7 Hopcount: 0
8 Link address: 2001:db8:fd7::1
9 Peer address: fe80::5200:ff:fe04:3
10 Relay Message
11 Option: Relay Message (9)
12 Length: 84
13 DHCPv6
14 Message type: Solicit (1)
15 Transaction ID: 0x17cbbf
16 Elapsed time
17 Option: Elapsed time (8)
18 Length: 2
19 Elapsed time: 0ms
20 Client Identifier
21 Option: Client Identifier (1)
22 Length: 10
23 DUID: 00030001001e14d9fb00
24 DUID Type: link-layer address (3)
25 Hardware type: Ethernet (1)
26 Link-layer address: 00:1e:14:d9:fb:00
27 User Class
28 Option: User Class (15)
29 Length: 10
30 Vendor Class
31 Option: Vendor Class (16)
32 Length: 14
33 Enterprise ID: ciscoSystems (9)
34 vendor-class-data: CSR1000V
35 Option Request
36 Option: Option Request (6)
37 Length: 8
38 Requested Option code: Identity Association for Prefix Delegation (25)
39 Requested Option code: DNS recursive name server (23)
40 Requested Option code: Domain Search List (24)
41 Requested Option code: Boot File URL (59)
42 Identity Association for Prefix Delegation
43 Option: Identity Association for Prefix Delegation (25)
44 Length: 12
45 IAID: 000a0001
46 T1: 0
47 T2: 0
48 Client Link-Layer Address
49 Option: Client Link-Layer Address (79)
50 Length: 8
51 Interface-Id
52 Option: Interface-Id (18)
53 Length: 5
54 Interface-ID: 0103476931
55 Remote Identifier
56 Option: Remote Identifier (37)
57 Length: 22
58 Enterprise ID: ciscoSystems (9)
59 Remote-ID: 020000000000000a00030001001ee5c71700
003 : Dist の Gi1 2001:db8:fd7::1 を送信元 IPv6 , DHCPv6-SV の Gi4 2001:db8:ae86:100::128 を宛先 IPv6 に指定しています
006 : Relay Forward メッセージを示しています
009 : PD-CL Gi4 Link-local アドレス
020-026 : DUID は DHCPv6 のクライアント固有識別子を示す DUID Type が 3 になっており、リンクレイヤーアドレスを元にしてアドレスやプレフィックスを払い出す DUID-LL を意味する (RFC8415)
026 : DHCPv6-PD クライアントの MAC アドレス
035-41 : 取得したい アドレス or プレフィックス、DNS サーバ IP など
042-47 : RFC3633 IA-PD (Identity Association for Prefix Delegation) オプション
02-DHCPv6 Relay Reply
1 Frame 2: 223 bytes on wire (1784 bits), 223 bytes captured (1784 bits) on interface -, id 0
2 Ethernet II, Src: 50:00:00:01:00:03 (50:00:00:01:00:03), Dst: 50:00:00:02:00:02 (50:00:00:02:00:02)
3 Internet Protocol Version 6, Src: 2001:db8:ae86:100::128, Dst: 2001:db8:fd7::1
4 User Datagram Protocol, Src Port: 547, Dst Port: 547
5 DHCPv6
6 Message type: Relay-reply (13)
7 Hopcount: 0
8 Link address: 2001:db8:fd7::1
9 Peer address: fe80::5200:ff:fe04:3
10 Relay Message
11 Option: Relay Message (9)
12 Length: 114
13 DHCPv6
14 Message type: Advertise (2)
15 Transaction ID: 0x17cbbf
16 Server Identifier
17 Option: Server Identifier (2)
18 Length: 10
19 DUID: 00030001001e14471b00
20 DUID Type: link-layer address (3)
21 Hardware type: Ethernet (1)
22 Link-layer address: 00:1e:14:47:1b:00
23 Client Identifier
24 Option: Client Identifier (1)
25 Length: 10
26 DUID: 00030001001e14d9fb00
27 DUID Type: link-layer address (3)
28 Hardware type: Ethernet (1)
29 Link-layer address: 00:1e:14:d9:fb:00
30 Identity Association for Prefix Delegation
31 Option: Identity Association for Prefix Delegation (25)
32 Length: 41
33 IAID: 000a0001
34 T1: 302400
35 T2: 483840
36 IA Prefix
37 Option: IA Prefix (26)
38 Length: 25
39 Preferred lifetime: 604800
40 Valid lifetime: 2592000
41 Prefix length: 56
42 Prefix address: 2001:db8:cafe::
43 DNS recursive name server
44 Option: DNS recursive name server (23)
45 Length: 16
46 1 DNS server address: 2001:4860:4860::8888
47 Domain Search List
48 Option: Domain Search List (24)
49 Length: 13
50 Domain name suffix search list
51 Interface-Id
52 Option: Interface-Id (18)
53 Length: 5
54 Interface-ID: 0103476931
003 : DHCPv6-SV の Gi4 2001:db8:ae86:100::128 を送信元 IPv6 , Dist の Gi1 2001:db8:fd7::1 を宛先 IPv6 に指定しています
006 : Relay-Reply メッセージを示しています
009 : PD-CL Gi4 Link-local アドレス
029 : DHCPv6-PD クライアントの MAC アドレス
030-42 : RFC3633 IA-PD オプション 取得したい アドレス or プレフィックス、DNS サーバ IP など
043-46 : DNS サーバ
047-50 : ドメイン検索リスト
03-DHCPv6 Relay Forward
1 Frame 3: 274 bytes on wire (2192 bits), 274 bytes captured (2192 bits) on interface -, id 0
2 Ethernet II, Src: 50:00:00:02:00:02 (50:00:00:02:00:02), Dst: 50:00:00:01:00:03 (50:00:00:01:00:03)
3 Internet Protocol Version 6, Src: 2001:db8:fd7::1, Dst: 2001:db8:ae86:100::128
4 User Datagram Protocol, Src Port: 547, Dst Port: 547
5 DHCPv6
6 Message type: Relay-forw (12)
7 Hopcount: 0
8 Link address: 2001:db8:fd7::1
9 Peer address: fe80::5200:ff:fe04:3
10 Relay Message
11 Option: Relay Message (9)
12 Length: 127
13 DHCPv6
14 Message type: Request (3)
15 Transaction ID: 0x1948ce
16 Elapsed time
17 Option: Elapsed time (8)
18 Length: 2
19 Elapsed time: 0ms
20 Client Identifier
21 Option: Client Identifier (1)
22 Length: 10
23 DUID: 00030001001e14d9fb00
24 DUID Type: link-layer address (3)
25 Hardware type: Ethernet (1)
26 Link-layer address: 00:1e:14:d9:fb:00
27 User Class
28 Option: User Class (15)
29 Length: 10
30 Vendor Class
31 Option: Vendor Class (16)
32 Length: 14
33 Enterprise ID: ciscoSystems (9)
34 vendor-class-data: CSR1000V
35 Option Request
36 Option: Option Request (6)
37 Length: 8
38 Requested Option code: Identity Association for Prefix Delegation (25)
39 Requested Option code: DNS recursive name server (23)
40 Requested Option code: Domain Search List (24)
41 Requested Option code: Boot File URL (59)
42 Server Identifier
43 Option: Server Identifier (2)
44 Length: 10
45 DUID: 00030001001e14471b00
46 DUID Type: link-layer address (3)
47 Hardware type: Ethernet (1)
48 Link-layer address: 00:1e:14:47:1b:00
49 Identity Association for Prefix Delegation
50 Option: Identity Association for Prefix Delegation (25)
51 Length: 41
52 IAID: 000a0001
53 T1: 0
54 T2: 0
55 IA Prefix
56 Option: IA Prefix (26)
57 Length: 25
58 Preferred lifetime: 0
59 Valid lifetime: 0
60 Prefix length: 56
61 Prefix address: 2001:db8:cafe::
62 Client Link-Layer Address
63 Option: Client Link-Layer Address (79)
64 Length: 8
65 Interface-Id
66 Option: Interface-Id (18)
67 Length: 5
68 Interface-ID: 0103476931
69 Remote Identifier
70 Option: Remote Identifier (37)
71 Length: 22
72 Enterprise ID: ciscoSystems (9)
73 Remote-ID: 020000000000000a00030001001ee5c71700
01-Relay Forward と 02-Relay Reply で交渉した結果、クライアントが要求した内容を示します。
003 : Dist の Gi1 2001:db8:fd7::1 を送信元 IPv6 , DHCPv6-SV の Gi4 2001:db8:ae86:100::128 を宛先 IPv6 に指定しています
006 : Relay Forward メッセージを示しています
009 : PD-CL Gi4 Link-local アドレス
020-026 : DUID は DHCPv6 のクライアント固有識別子を示す DUID Type が 3 になっており、リンクレイヤーアドレスを元にしてアドレスやプレフィックスを払い出す DUID-LL を意味する (RFC8415)
026 : DHCPv6-PD クライアントの MAC アドレス
035-41 : 取得したい アドレス or プレフィックス、DNS サーバ IP など
049-61 : RFC3633 IA-PD オプション 取得したい アドレス or プレフィックス
04-DHCPv6 Relay Reply
1 Frame 4: 223 bytes on wire (1784 bits), 223 bytes captured (1784 bits) on interface -, id 0
2 Ethernet II, Src: 50:00:00:01:00:03 (50:00:00:01:00:03), Dst: 50:00:00:02:00:02 (50:00:00:02:00:02)
3 Internet Protocol Version 6, Src: 2001:db8:ae86:100::128, Dst: 2001:db8:fd7::1
4 User Datagram Protocol, Src Port: 547, Dst Port: 547
5 DHCPv6
6 Message type: Relay-reply (13)
7 Hopcount: 0
8 Link address: 2001:db8:fd7::1
9 Peer address: fe80::5200:ff:fe04:3
10 Relay Message
11 Option: Relay Message (9)
12 Length: 114
13 DHCPv6
14 Message type: Reply (7)
15 Transaction ID: 0x1948ce
16 Server Identifier
17 Option: Server Identifier (2)
18 Length: 10
19 DUID: 00030001001e14471b00
20 DUID Type: link-layer address (3)
21 Hardware type: Ethernet (1)
22 Link-layer address: 00:1e:14:47:1b:00
23 Client Identifier
24 Option: Client Identifier (1)
25 Length: 10
26 DUID: 00030001001e14d9fb00
27 DUID Type: link-layer address (3)
28 Hardware type: Ethernet (1)
29 Link-layer address: 00:1e:14:d9:fb:00
30 Identity Association for Prefix Delegation
31 Option: Identity Association for Prefix Delegation (25)
32 Length: 41
33 IAID: 000a0001
34 T1: 302400
35 T2: 483840
36 IA Prefix
37 Option: IA Prefix (26)
38 Length: 25
39 Preferred lifetime: 604800
40 Valid lifetime: 2592000
41 Prefix length: 56
42 Prefix address: 2001:db8:cafe::
43 DNS recursive name server
44 Option: DNS recursive name server (23)
45 Length: 16
46 1 DNS server address: 2001:4860:4860::8888
47 Domain Search List
48 Option: Domain Search List (24)
49 Length: 13
50 Domain name suffix search list
51 Interface-Id
52 Option: Interface-Id (18)
53 Length: 5
54 Interface-ID: 0103476931
03-Relay Forward に対し、実際に割り当てるアドレス・プレフィックスを 04 で返信します。
003 : DHCPv6-SV の Gi4 2001:db8:ae86:100::128 を送信元 IPv6 , Dist の Gi1 2001:db8:fd7::1 を宛先 IPv6 に指定しています
006 : Relay-Reply メッセージを示しています
009 : PD-CL Gi4 Link-local アドレス
029 : DHCPv6-PD クライアントの MAC アドレス
030-42 : RFC3633 IA-PD オプション 取得したい アドレス or プレフィックス
043-46 : DNS サーバ
047-50 : ドメイン検索リスト
PD-CL ファイル:PD-CL Gi4 capture.pcapng
DHCPv6 M / O フラグを両方 On にして、プレフィックスと DNS サーバを DHCPv6 サーバから取得するキャプチャです。
01-DHCPv6 Solicit
1 Frame 14: 146 bytes on wire (1168 bits), 146 bytes captured (1168 bits) on interface -, id 0
2 Ethernet II, Src: 50:00:00:04:00:03 (50:00:00:04:00:03), Dst: IPv6mcast_01:00:02 (33:33:00:01:00:02)
3 Internet Protocol Version 6, Src: fe80::5200:ff:fe04:3, Dst: ff02::1:2
4 User Datagram Protocol, Src Port: 546, Dst Port: 547
5 DHCPv6
6 Message type: Solicit (1)
7 Transaction ID: 0x17cbbf
8 Elapsed time
9 Option: Elapsed time (8)
10 Length: 2
11 Elapsed time: 0ms
12 Client Identifier
13 Option: Client Identifier (1)
14 Length: 10
15 DUID: 00030001001e14d9fb00
16 DUID Type: link-layer address (3)
17 Hardware type: Ethernet (1)
18 Link-layer address: 00:1e:14:d9:fb:00
19 User Class
20 Option: User Class (15)
21 Length: 10
22 Vendor Class
23 Option: Vendor Class (16)
24 Length: 14
25 Enterprise ID: ciscoSystems (9)
26 vendor-class-data: CSR1000V
27 Option Request
28 Option: Option Request (6)
29 Length: 8
30 Requested Option code: Identity Association for Prefix Delegation (25)
31 Requested Option code: DNS recursive name server (23)
32 Requested Option code: Domain Search List (24)
33 Requested Option code: Boot File URL (59)
34 Identity Association for Prefix Delegation
35 Option: Identity Association for Prefix Delegation (25)
36 Length: 12
37 IAID: 000a0001
38 T1: 0
39 T2: 0
003 : PD-CL ではリンクローカル アドレスしか持っていないため、送信元がリンクローカル、宛先が ff02::1:2 のルータ宛マルチキャストアドレスになります
006 : Solicit メッセージを示しています
012-018 : DUID は DHCPv6 のクライアント固有識別子を示す DUID Type が 3 になっており、リンクレイヤーアドレスを元にしてアドレスやプレフィックスを払い出す DUID-LL を意味する (RFC8415)
018 : DHCPv6-PD クライアントの MAC アドレス
027-33 : 取得したい アドレス or プレフィックス、DNS サーバ IP など
034-39 : RFC3633 IA-PD (Identity Association for Prefix Delegation) オプション
02-DHCPv6 Advertise
1 Frame 15: 176 bytes on wire (1408 bits), 176 bytes captured (1408 bits) on interface -, id 0
2 Ethernet II, Src: 50:00:00:03:00:00 (50:00:00:03:00:00), Dst: 50:00:00:04:00:03 (50:00:00:04:00:03)
3 Internet Protocol Version 6, Src: fe80:db8:fd7::1, Dst: fe80::5200:ff:fe04:3
4 User Datagram Protocol, Src Port: 547, Dst Port: 546
5 DHCPv6
6 Message type: Advertise (2)
7 Transaction ID: 0x17cbbf
8 Server Identifier
9 Option: Server Identifier (2)
10 Length: 10
11 DUID: 00030001001e14471b00
12 DUID Type: link-layer address (3)
13 Hardware type: Ethernet (1)
14 Link-layer address: 00:1e:14:47:1b:00
15 Client Identifier
16 Option: Client Identifier (1)
17 Length: 10
18 DUID: 00030001001e14d9fb00
19 DUID Type: link-layer address (3)
20 Hardware type: Ethernet (1)
21 Link-layer address: 00:1e:14:d9:fb:00
22 Identity Association for Prefix Delegation
23 Option: Identity Association for Prefix Delegation (25)
24 Length: 41
25 IAID: 000a0001
26 T1: 302400
27 T2: 483840
28 IA Prefix
29 Option: IA Prefix (26)
30 Length: 25
31 Preferred lifetime: 604800
32 Valid lifetime: 2592000
33 Prefix length: 56
34 Prefix address: 2001:db8:cafe::
35 DNS recursive name server
36 Option: DNS recursive name server (23)
37 Length: 16
38 1 DNS server address: 2001:4860:4860::8888
39 Domain Search List
40 Option: Domain Search List (24)
41 Length: 13
42 Domain name suffix search list
003 : PD-CL ではリンクローカル アドレスしか持っていないため、宛先が PD-CL リンクローカル、送信元がルータのリンクローカルになります
006 : Advertise メッセージを示している
021 : DHCPv6-PD クライアントの MAC アドレス
022-34 : RFC3633 IA-PD オプション 取得したい アドレス or プレフィックス
035-38 : DNS サーバ
039-42 : ドメイン検索リスト
03-DHCPv6 Request
1 Frame 16: 189 bytes on wire (1512 bits), 189 bytes captured (1512 bits) on interface -, id 0
2 Ethernet II, Src: 50:00:00:04:00:03 (50:00:00:04:00:03), Dst: IPv6mcast_01:00:02 (33:33:00:01:00:02)
3 Internet Protocol Version 6, Src: fe80::5200:ff:fe04:3, Dst: ff02::1:2
4 User Datagram Protocol, Src Port: 546, Dst Port: 547
5 DHCPv6
6 Message type: Request (3)
7 Transaction ID: 0x1948ce
8 Elapsed time
9 Option: Elapsed time (8)
10 Length: 2
11 Elapsed time: 0ms
12 Client Identifier
13 Option: Client Identifier (1)
14 Length: 10
15 DUID: 00030001001e14d9fb00
16 DUID Type: link-layer address (3)
17 Hardware type: Ethernet (1)
18 Link-layer address: 00:1e:14:d9:fb:00
19 User Class
20 Option: User Class (15)
21 Length: 10
22 Vendor Class
23 Option: Vendor Class (16)
24 Length: 14
25 Enterprise ID: ciscoSystems (9)
26 vendor-class-data: CSR1000V
27 Option Request
28 Option: Option Request (6)
29 Length: 8
30 Requested Option code: Identity Association for Prefix Delegation (25)
31 Requested Option code: DNS recursive name server (23)
32 Requested Option code: Domain Search List (24)
33 Requested Option code: Boot File URL (59)
34 Server Identifier
35 Option: Server Identifier (2)
36 Length: 10
37 DUID: 00030001001e14471b00
38 DUID Type: link-layer address (3)
39 Hardware type: Ethernet (1)
40 Link-layer address: 00:1e:14:47:1b:00
41 Identity Association for Prefix Delegation
42 Option: Identity Association for Prefix Delegation (25)
43 Length: 41
44 IAID: 000a0001
45 T1: 0
46 T2: 0
47 IA Prefix
48 Option: IA Prefix (26)
49 Length: 25
50 Preferred lifetime: 0
51 Valid lifetime: 0
52 Prefix length: 56
53 Prefix address: 2001:db8:cafe::
01-Solicit と 02-Advertise で交渉した結果、クライアントが要求する内容を示します。
003 : PD-CL ではリンクローカル アドレスしか持っていないため、送信元がリンクローカル、宛先が ff02::1:2 のルータ宛マルチキャストアドレスになります
006 : Request メッセージを示しています
013-018 : DUID は DHCPv6 のクライアント固有識別子を示す DUID Type が 3 になっており、リンクレイヤーアドレスを元にしてアドレスやプレフィックスを払い出す DUID-LL を意味する (RFC8415)
018 : DHCPv6-PD クライアントの MAC アドレス
027-33 : 取得したい アドレス or プレフィックス、DNS サーバ IP など
041-53 : RFC3633 IA-PD オプション 取得したい アドレス or プレフィックス
04-DHCPv6 Reply
1 Frame 17: 176 bytes on wire (1408 bits), 176 bytes captured (1408 bits) on interface -, id 0
2 Ethernet II, Src: 50:00:00:03:00:00 (50:00:00:03:00:00), Dst: 50:00:00:04:00:03 (50:00:00:04:00:03)
3 Internet Protocol Version 6, Src: fe80:db8:fd7::1, Dst: fe80::5200:ff:fe04:3
4 User Datagram Protocol, Src Port: 547, Dst Port: 546
5 DHCPv6
6 Message type: Reply (7)
7 Transaction ID: 0x1948ce
8 Server Identifier
9 Option: Server Identifier (2)
10 Length: 10
11 DUID: 00030001001e14471b00
12 DUID Type: link-layer address (3)
13 Hardware type: Ethernet (1)
14 Link-layer address: 00:1e:14:47:1b:00
15 Client Identifier
16 Option: Client Identifier (1)
17 Length: 10
18 DUID: 00030001001e14d9fb00
19 DUID Type: link-layer address (3)
20 Hardware type: Ethernet (1)
21 Link-layer address: 00:1e:14:d9:fb:00
22 Identity Association for Prefix Delegation
23 Option: Identity Association for Prefix Delegation (25)
24 Length: 41
25 IAID: 000a0001
26 T1: 302400
27 T2: 483840
28 IA Prefix
29 Option: IA Prefix (26)
30 Length: 25
31 Preferred lifetime: 604800
32 Valid lifetime: 2592000
33 Prefix length: 56
34 Prefix address: 2001:db8:cafe::
35 DNS recursive name server
36 Option: DNS recursive name server (23)
37 Length: 16
38 1 DNS server address: 2001:4860:4860::8888
39 Domain Search List
40 Option: Domain Search List (24)
41 Length: 13
42 Domain name suffix search list
03-Request に対し、実際に割り当てられたアドレス・プレフィックスを 04 で受信。
003 : PD-CL ではリンクローカル アドレスしか持っていないため、宛先が PD-CL リンクローカル、送信元がルータのリンクローカルになります
006 : Reply メッセージを示しています
021 : DHCPv6-PD クライアントの MAC アドレス
022-34 : RFC3633 IA-PD オプション 取得したい アドレス or プレフィックス
035-38 : DNS サーバ
039-42 : ドメイン検索リスト
SLAAC ICMPv6 NS / NA ファイル:SLAAC Gi4 capture.pcapng
IPv6 ND RA で DHCPv6 サーバではなく、PD-CL ルータからアドレスを払い出す SLAAC クライアントのキャプチャです。
ここのみ SLAAC を再起動して取得しています。
- DHCPv6-PD の払い出しと、別の処理で行われるため
01-ICMPv6 Neighbor Solicitation (NS)
1 Frame 4: 86 bytes on wire (688 bits), 86 bytes captured (688 bits) on interface -, id 0
2 Ethernet II, Src: 50:00:00:05:00:03 (50:00:00:05:00:03), Dst: IPv6mcast_ff:05:00:03 (33:33:ff:05:00:03)
3 Internet Protocol Version 6, Src: ::, Dst: ff02::1:ff05:3
4 Internet Control Message Protocol v6
5 Type: Neighbor Solicitation (135)
6 Code: 0
7 Checksum: 0x821b [correct]
8 [Checksum Status: Good]
9 Reserved: 00000000
10 Target Address: fe80::5200:ff:fe05:3
11 ICMPv6 Option (Nonce)
12 Type: Nonce (14)
13 Length: 1 (8 bytes)
14 Nonce: 7dfaf2df2a18
003 : SLAAC ではリンクローカル アドレスが使用できるかまだわからないため、送信元がなし、宛先が ff02::1:2 のルータ宛マルチキャストアドレスになります
Duplicate Address Detection (DAD) が終わったあとに、送信元アドレスが使用可能になります
005 : Neighbor Solicitation メッセージを示しています
02-ICMPv6 Neighbor Advertisement (NA)
1 Frame 9: 86 bytes on wire (688 bits), 86 bytes captured (688 bits) on interface -, id 0
2 Ethernet II, Src: 50:00:00:05:00:03 (50:00:00:05:00:03), Dst: IPv6mcast_01 (33:33:00:00:00:01)
3 Internet Protocol Version 6, Src: fe80::5200:ff:fe05:3, Dst: ff02::1
4 Internet Control Message Protocol v6
5 Type: Neighbor Advertisement (136)
6 Code: 0
7 Checksum: 0xe784 [correct]
8 [Checksum Status: Good]
9 Flags: 0xa0000000, Router, Override
10 1... .... .... .... .... .... .... .... = Router: Set
11 .0.. .... .... .... .... .... .... .... = Solicited: Not set
12 ..1. .... .... .... .... .... .... .... = Override: Set
13 ...0 0000 0000 0000 0000 0000 0000 0000 = Reserved: 0
14 Target Address: fe80::5200:ff:fe05:3
15 ICMPv6 Option (Target link-layer address : 50:00:00:05:00:03)
16 Type: Target link-layer address (2)
17 Length: 1 (8 bytes)
18 Link-layer address: 50:00:00:05:00:03 (50:00:00:05:00:03)
003 : SLAAC ではリンクローカル アドレスが使用できるかまだわからないため、送信元がルータのリンクローカルアドレス、宛先が ff02::1 の全ノード宛マルチキャストアドレスになります
005 : Neighbor Advertisement を示しています
009-013 : ルータ + 上書きフラグをセット
SLAAC ICMPv6 RS / RA
01-ICMPv6 Router Solicitation (RS)
1 Frame 13: 70 bytes on wire (560 bits), 70 bytes captured (560 bits) on interface -, id 0
2 Ethernet II, Src: 50:00:00:05:00:03 (50:00:00:05:00:03), Dst: IPv6mcast_02 (33:33:00:00:00:02)
3 Internet Protocol Version 6, Src: fe80::5200:ff:fe05:3, Dst: ff02::2
4 Internet Control Message Protocol v6
5 Type: Router Solicitation (133)
6 Code: 0
7 Checksum: 0xdb1d [correct]
8 [Checksum Status: Good]
9 Reserved: 00000000
10 ICMPv6 Option (Source link-layer address : 50:00:00:05:00:03)
11 Type: Source link-layer address (1)
12 Length: 1 (8 bytes)
13 Link-layer address: 50:00:00:05:00:03 (50:00:00:05:00:03)
003 : SLAAC では NS / NA でリンクローカル アドレスを取得したため、送信元が SLAAC のリンクローカルアドレス、宛先が ff02::2 のルータ宛マルチキャストアドレスになります
005 : Router Solicitation タイプを示しています
01-ICMPv6 Router Advertisement (RA)
1 Frame 14: 118 bytes on wire (944 bits), 118 bytes captured (944 bits) on interface -, id 0
2 Ethernet II, Src: 50:00:00:04:00:00 (50:00:00:04:00:00), Dst: IPv6mcast_01 (33:33:00:00:00:01)
3 Internet Protocol Version 6, Src: fe80::5200:ff:fe04:0, Dst: ff02::1
4 Internet Control Message Protocol v6
5 Type: Router Advertisement (134)
6 Code: 0
7 Checksum: 0x83a4 [correct]
8 [Checksum Status: Good]
9 Cur hop limit: 64
10 Flags: 0x40, Other configuration, Prf (Default Router Preference): Medium
11 0... .... = Managed address configuration: Not set
12 .1.. .... = Other configuration: Set
13 ..0. .... = Home Agent: Not set
14 ...0 0... = Prf (Default Router Preference): Medium (0)
15 .... .0.. = Proxy: Not set
16 .... ..0. = Reserved: 0
17 Router lifetime (s): 1800
18 Reachable time (ms): 0
19 Retrans timer (ms): 0
20 ICMPv6 Option (Source link-layer address : 50:00:00:04:00:00)
21 Type: Source link-layer address (1)
22 Length: 1 (8 bytes)
23 Link-layer address: 50:00:00:04:00:00 (50:00:00:04:00:00)
24 ICMPv6 Option (MTU : 1500)
25 Type: MTU (5)
26 Length: 1 (8 bytes)
27 Reserved
28 MTU: 1500
29 ICMPv6 Option (Prefix information : 2001:db8:cafe::/64)
30 Type: Prefix information (3)
31 Length: 4 (32 bytes)
32 Prefix Length: 64
33 Flag: 0xc0, On-link flag(L), Autonomous address-configuration flag(A)
34 1... .... = On-link flag(L): Set
35 .1.. .... = Autonomous address-configuration flag(A): Set
36 ..0. .... = Router address flag(R): Not set
37 ...0 0000 = Reserved: 0
38 Valid Lifetime: 2592000
39 Preferred Lifetime: 604800
40 Reserved
41 Prefix: 2001:db8:cafe::
003 : 送信元が PD-CL のリンクローカルアドレス、宛先が ff02::1 の全ノード宛マルチキャストアドレスになります
005 : Router Advertisement タイプを示しています
010-016 : Other フラグが On
029-041 : 使用可能なプレフィックスを指定
03-DHCPv6 Information Request
1 Frame 15: 132 bytes on wire (1056 bits), 132 bytes captured (1056 bits) on interface -, id 0
2 Ethernet II, Src: 50:00:00:05:00:03 (50:00:00:05:00:03), Dst: IPv6mcast_01:00:02 (33:33:00:01:00:02)
3 Internet Protocol Version 6, Src: fe80::5200:ff:fe05:3, Dst: ff02::1:2
4 User Datagram Protocol, Src Port: 546, Dst Port: 547
5 DHCPv6
6 Message type: Information-request (11)
7 Transaction ID: 0xc3b690
8 Elapsed time
9 Option: Elapsed time (8)
10 Length: 2
11 Elapsed time: 0ms
12 Client Identifier
13 Option: Client Identifier (1)
14 Length: 10
15 DUID: 00030001001ebd296800
16 DUID Type: link-layer address (3)
17 Hardware type: Ethernet (1)
18 Link-layer address: 00:1e:bd:29:68:00
19 User Class
20 Option: User Class (15)
21 Length: 10
22 Vendor Class
23 Option: Vendor Class (16)
24 Length: 14
25 Enterprise ID: ciscoSystems (9)
26 vendor-class-data: CSR1000V
27 Option Request
28 Option: Option Request (6)
29 Length: 10
30 Requested Option code: DNS recursive name server (23)
31 Requested Option code: Domain Search List (24)
32 Requested Option code: Subscriber Identifier (38)
33 Requested Option code: Boot File URL (59)
34 Requested Option code: Vendor-specific Information (17)
003 : SLAAC では NS / NA でリンクローカル アドレスを取得したため、送信元が SLAAC のリンクローカルアドレス、宛先が ff02::2 のルータ宛マルチキャストアドレスになります
005 : Information Request メッセージタイプを示しています
027-034 : DHCPv6 サーバから取得したい情報を示しています M フラグがないため、アドレスは要求していません
04-DHCPv6 Reply
1 Frame 16: 131 bytes on wire (1048 bits), 131 bytes captured (1048 bits) on interface -, id 0
2 Ethernet II, Src: 50:00:00:04:00:00 (50:00:00:04:00:00), Dst: 50:00:00:05:00:03 (50:00:00:05:00:03)
3 Internet Protocol Version 6, Src: fe80::5200:ff:fe04:0, Dst: fe80::5200:ff:fe05:3
4 User Datagram Protocol, Src Port: 547, Dst Port: 546
5 DHCPv6
6 Message type: Reply (7)
7 Transaction ID: 0xc3b690
8 Server Identifier
9 Option: Server Identifier (2)
10 Length: 10
11 DUID: 00030001001e14d9fb00
12 DUID Type: link-layer address (3)
13 Hardware type: Ethernet (1)
14 Link-layer address: 00:1e:14:d9:fb:00
15 Client Identifier
16 Option: Client Identifier (1)
17 Length: 10
18 DUID: 00030001001ebd296800
19 DUID Type: link-layer address (3)
20 Hardware type: Ethernet (1)
21 Link-layer address: 00:1e:bd:29:68:00
22 DNS recursive name server
23 Option: DNS recursive name server (23)
24 Length: 16
25 1 DNS server address: 2001:4860:4860::8888
26 Domain Search List
27 Option: Domain Search List (24)
28 Length: 13
29 Domain name suffix search list
30 List entry: example.com.
003 : SLAAC では NS / NA でリンクローカル アドレスを取得したため、送信元が PD-CL のリンクローカルアドレス、宛先が SLAAC のリンクローカルアドレスになります
005 : Reply メッセージタイプを示しています
027-034 : DHCPv6 サーバから取得したい情報を示しています 03 の Information Request に M フラグがないため、アドレスは要求していません O フラグは On のため、DNS サーバの情報を返しています
05-ICMPv6 Neighbor Solicitation (NS)
1 Frame 17: 86 bytes on wire (688 bits), 86 bytes captured (688 bits) on interface -, id 0
2 Ethernet II, Src: 50:00:00:05:00:03 (50:00:00:05:00:03), Dst: IPv6mcast_ff:05:00:03 (33:33:ff:05:00:03)
3 Internet Protocol Version 6, Src: ::, Dst: ff02::1:ff05:3
4 Internet Control Message Protocol v6
5 Type: Neighbor Solicitation (135)
6 Code: 0
7 Checksum: 0xe74d [correct]
8 [Checksum Status: Good]
9 Reserved: 00000000
10 Target Address: 2001:db8:cafe:0:5200:ff:fe05:3
11 ICMPv6 Option (Nonce)
12 Type: Nonce (14)
13 Length: 1 (8 bytes)
14 Nonce: 2b53d5943aa1
2001:db8:cafe:0:5200:ff:fe05:3 宛に NS を送信し、使用中のノードがいないか確認します。
06-ICMPv6 Neighbor Advertisement (NA)
1 Frame 18: 86 bytes on wire (688 bits), 86 bytes captured (688 bits) on interface -, id 0
2 Ethernet II, Src: 50:00:00:05:00:03 (50:00:00:05:00:03), Dst: IPv6mcast_01 (33:33:00:00:00:01)
3 Internet Protocol Version 6, Src: 2001:db8:cafe:0:5200:ff:fe05:3, Dst: ff02::1
4 Internet Control Message Protocol v6
5 Type: Neighbor Advertisement (136)
6 Code: 0
7 Checksum: 0xf316 [correct]
8 [Checksum Status: Good]
9 Flags: 0xa0000000, Router, Override
10 1... .... .... .... .... .... .... .... = Router: Set
11 .0.. .... .... .... .... .... .... .... = Solicited: Not set
12 ..1. .... .... .... .... .... .... .... = Override: Set
13 ...0 0000 0000 0000 0000 0000 0000 0000 = Reserved: 0
14 Target Address: 2001:db8:cafe:0:5200:ff:fe05:3
15 ICMPv6 Option (Target link-layer address : 50:00:00:05:00:03)
16 Type: Target link-layer address (2)
17 Length: 1 (8 bytes)
18 Link-layer address: 50:00:00:05:00:03 (50:00:00:05:00:03)
05 の 1 秒後に、使用中のノードがいないため、2001:db8:cafe:0:5200:ff:fe05:3 を SLAAC で使用します。
リファレンス
Cisco機器を用いた DHCP によるIPアドレス自動取得動作の確認と解説 (DHCPv6-PD)
CSR1000V IPv6 Access Services: DHCPv6 Prefix Delegation
DHCPv6 using the Prefix Delegation Feature Configuration Example
Cisco Catalyst 9300 Series Switches Data Sheet
RFC8415 - Dynamic Host Configuration Protocol for IPv6 (DHCPv6)
RFC6355 Standards Track - Definition of the UUID-Based DHCPv6 Unique Identifier (DUID-UUID)
IPv6対応ケーブルインターネットアクセス技術仕様ガイドライン
DHCPv6 Relay Agent Notification for Prefix Delegation[1]
- PD スタティックルート インジェクションのトリガーについて記載あり
RFC 6939 - Client Link-Layer Address Option in DHCPv6 日本語訳
脚注
- ↑ IPv6 routes are added when the relay agent relays a RELAY-REPLY packet, and IPv6 routes are deleted when the prefix delegation lease time expires or the relay agent receives a release message.
